在建筑技術日新月異的今天，新型結構形式不斷涌現，而氣承式膜結構憑借其獨特的工程理念與卓越性能，正逐漸成為現代建筑中的一顆璀璨明珠。它打破了傳統建筑的桎梏，以輕盈、靈活、高效的特性，為建筑設計提供了全新的可能性。今天佛蘭膜結構將帶您了解氣承式膜結構。

一、什么是氣承式膜結構



氣承式膜結構是一種依靠內部氣壓支撐的輕型建筑形式。它采用高強度柔性膜材作為覆蓋材料，通過持續向內部充氣，使膜面膨脹并形成穩定的結構形態。

二、氣承式膜結構的基本造型

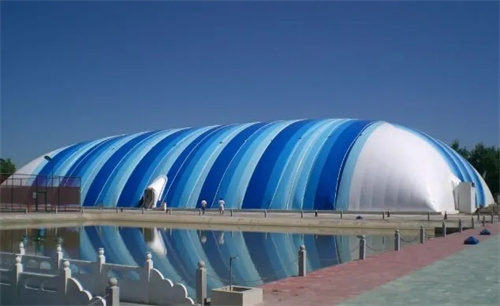

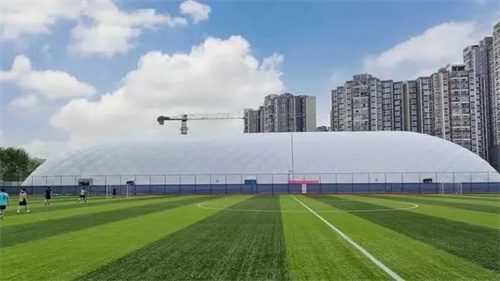

1、穹頂型

造型特征

• 半球/橢圓形封閉結構
• 頂部弧度均勻對稱
• 單層/雙層充氣設計

典型應用

• 綜合性體育場館
• 全天候訓練基地
• 航天器組裝車間





核心優勢

?200m+超大跨度

? 曲面自排水抗積雪

? 聲場均勻適合演藝



工程挑戰

? 膜片裁剪精度要求高

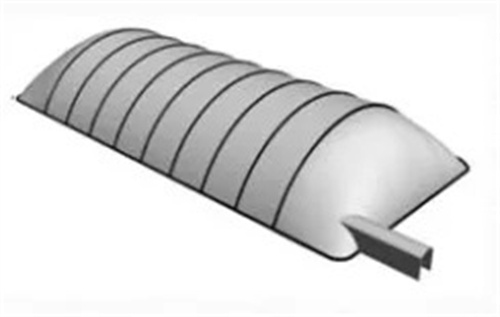

2、拱形

造型特征

• 標準圓柱/拋物線拱
• 長寬比＞3:1延伸
• 模塊化單元組合



典型應用

• 物流中轉倉庫
• 臨時展覽長廊
• 軍事機動機庫



核心優勢

?造價低30-40%（單元化重復使用）

?48小時速裝（救災倉儲設施）

?長度自由擴展



工程挑戰

?需額外抗風纜索加固



3、自由曲面

造型特征

• 非幾何有機形態
• NURBS算法生成
• 三角/四邊單元拼接



典型應用

• 地標性文旅場館
• 高端商業綜合體
• 特種實驗空間



圖片

核心優勢

?藝術表現力強

?全地形自適應設計

?混合結構體系創新



工程挑戰

?需動態氣壓調控系統



三、氣承式膜結構的工作原理



氣承式膜結構的核心原理是利用氣壓差維持穩定。



1、氣壓差支撐原理

充氣系統：持續輸送空氣（氣壓差通常0.3%-1%）

膜材張力：氣壓使膜面均勻受拉形成剛度

錨固系統：邊緣固定抵抗風荷載

自平衡：曲面形態自動分散應力

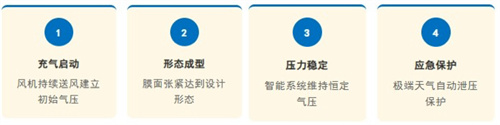

2、系統工作流程

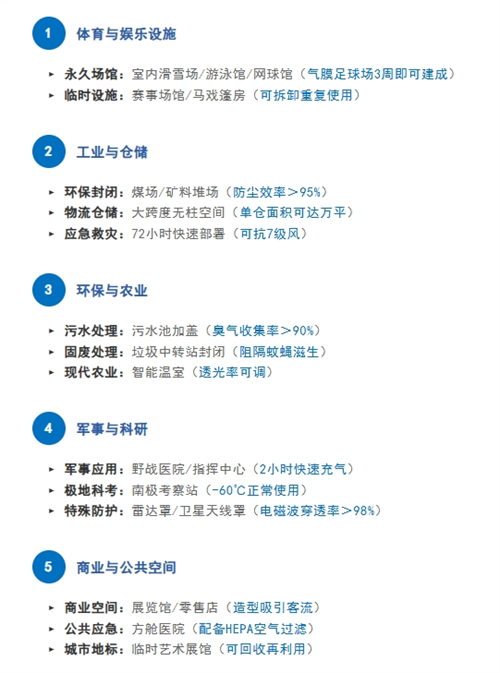

四、氣承式膜結構的應用場景



氣承式膜結構憑借其輕量化、跨度大、造型靈活等特點，可廣泛應用于以下領域：

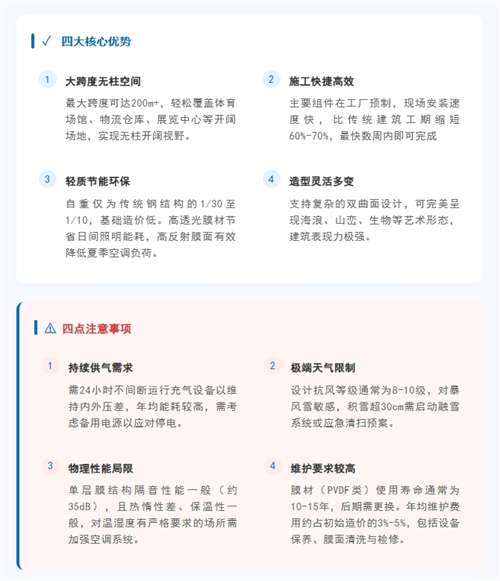

五、氣承式膜結構的特點





六、著名氣承式膜結構案例

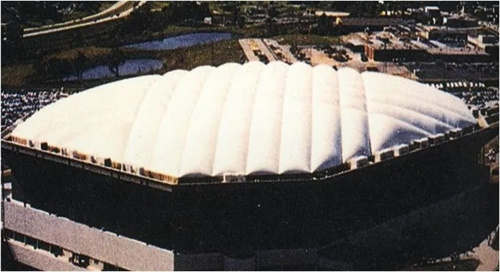

01、美國密歇根州龐蒂亞克銀頂體育館



美國密歇根州龐蒂亞克銀頂體育館，曾是世界最大氣承式穹頂，跨度達168米，1975年建成，2017年拆除。

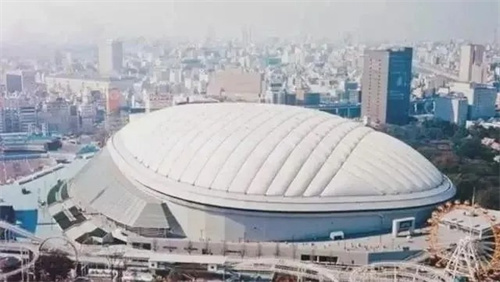

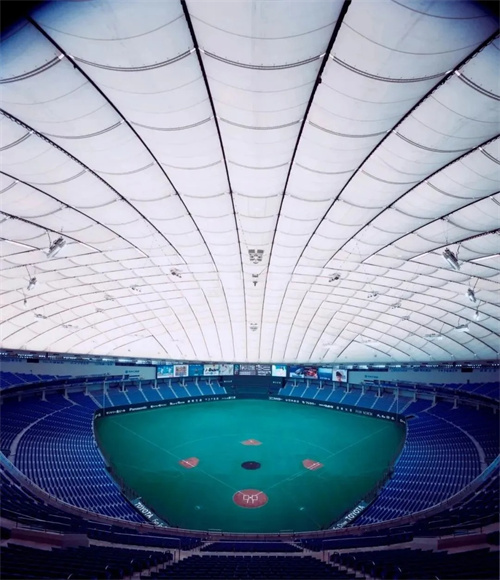

02、日本東京巨蛋



穹頂?shù)钠矫鏋檫呴L180m的正方形，四角為半徑60m的內切圓弧，對角線長201m，穹頂面積31700㎡。



穹頂結構形式為氣承式充氣膜結構，G類膜材（玻璃纖維基材+聚四氟乙烯涂層）。膜面為雙層，中間有熱空氣循環用來融雪。同時設置記錄風速、雪壓、膜材變形及鋼索拉力的傳感器，并與中央計算機相聯結。



這是一座擁有完善的壓力控制系統的充氣膜結構，成為棒球和大型活動的標志性場館。



▲該案例圖文源于向陽空間結構資訊

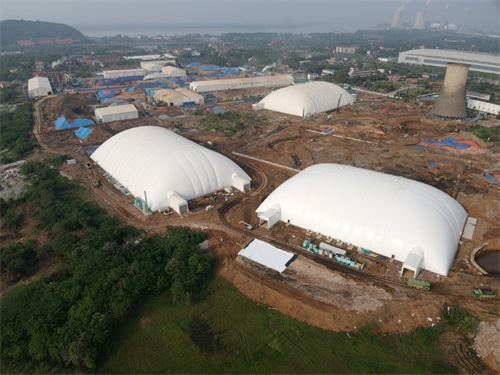

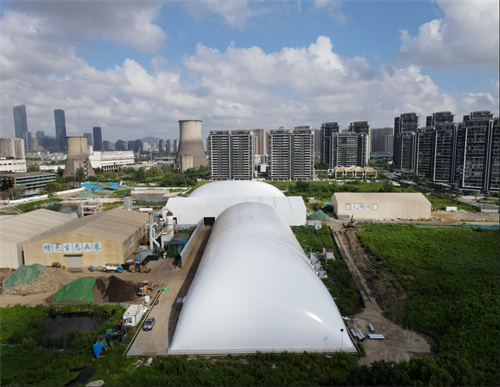

03、原葛店化工廠南區B地塊污染地塊修復項目



本工程位于武漢市洪山區葛化街與工農路交義口，項目有兩座充氣膜大棚。 1#大棚長125米，寬80米，屋脊最大高度為25米；2#大棚長110米，寬75米，屋脊最大高度為25米，總投影面積為18250平方米。

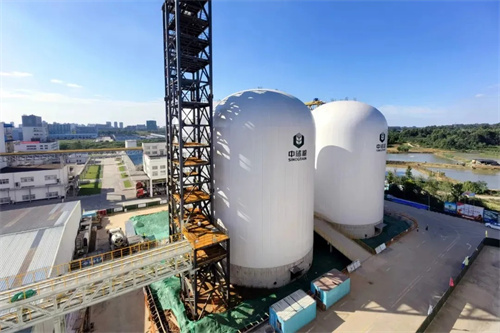

04、氣膜糧倉



中煤建設集團承建的全國首座9000噸級氣膜糧倉完成了倉體充氣成型工作，國內第四代新型糧倉正式進入全面推廣實踐應用階段。該糧倉主體結構為氣膜鋼筋混凝土結構，直徑24米，高33米，可儲存糧食9000噸，儲量較之前的試驗性氣膜糧倉增加了1500噸。



▲該案例圖文源于中國中煤

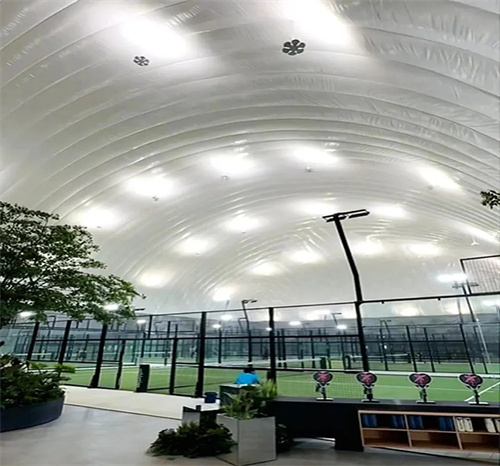

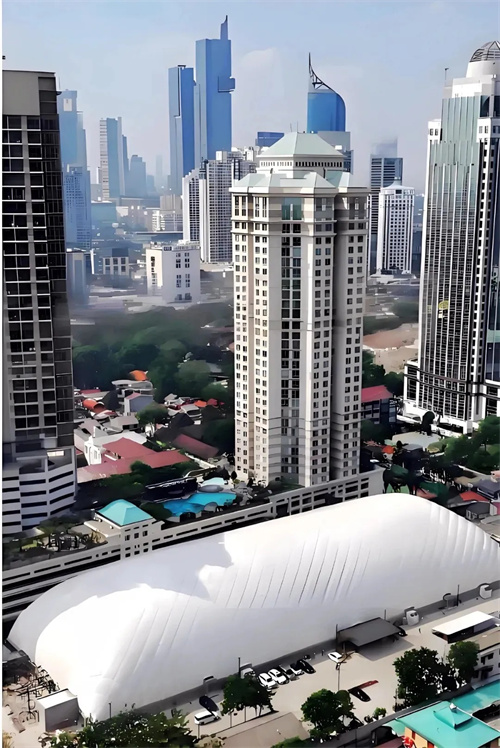

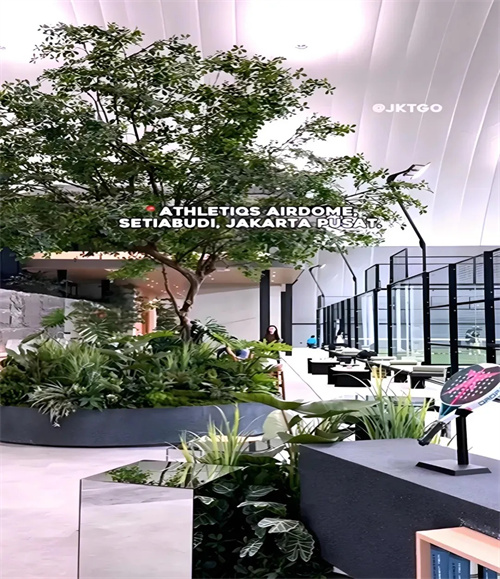

05、印尼首個大型氣膜體育中心

印尼雅加達FKS Air Dome Sports Center氣膜體育館8月8日啟用，首期開放板式網球場區。該足球場大小的充氣穹頂高約7層樓，分前區（含3羽毛球/2網球/3匹克球場）和休閑區（兩層含更衣室/咖啡廳）。采用智能氣壓系統，成為當?shù)厥鬃笮统錃怏w育綜合體。

▲該案例圖文源于丁見印尼紀事

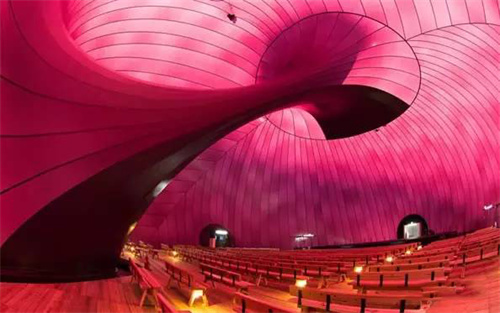

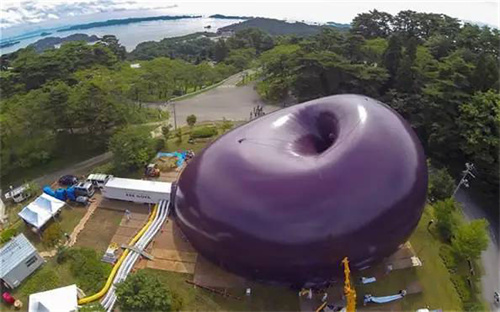

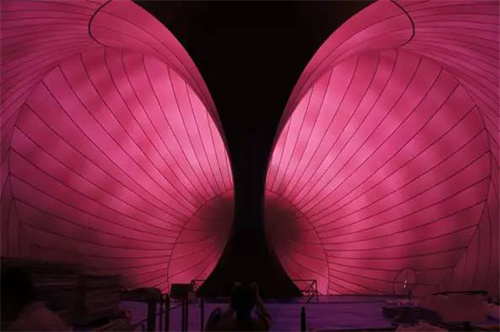

06、充氣式音樂廳 Ark Nova



Ark Nova是以具有延展性的紫色薄膜所構成，安裝迅速，易于拆卸。完全充氣后，就成了寬30公尺、長36公尺、高度最高可達18公尺的音樂廳。內部空間寬敞無隔間，可容納500人的座位，是個適合舉行交響樂、室內樂、爵士、藝術展覽等各種活動的多功能場地。消氣后，薄膜經過折疊，一臺卡車就足夠裝載拆卸的設備，前往下一個地點。



▲該案例圖文源于建筑聯盟



氣承式膜結構以其獨特的輕盈、靈活和大跨度優勢，在現代建筑中占據重要地位。盡管存在一定局限性，但隨著材料科學與工程技術的進步，其應用前景仍然廣闊，未來或將在可持續建筑和臨時設施領域發揮更大作用。
